螺旋分级机用途

螺旋分级机适用于建筑工地、砂石厂、水电站、混凝土大坝工地、邮电电杆厂用砂及铸造用“七O”砂、玻璃厂石英砂及油井回填用压力砂的洗选、分级和脱水，还用在选矿中，在磨矿回路中用于检查分级，在洗矿时用于脱泥作业。

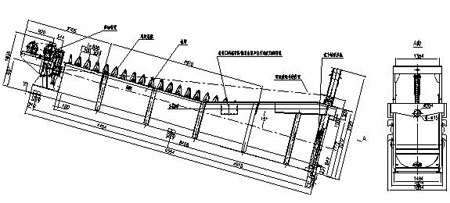

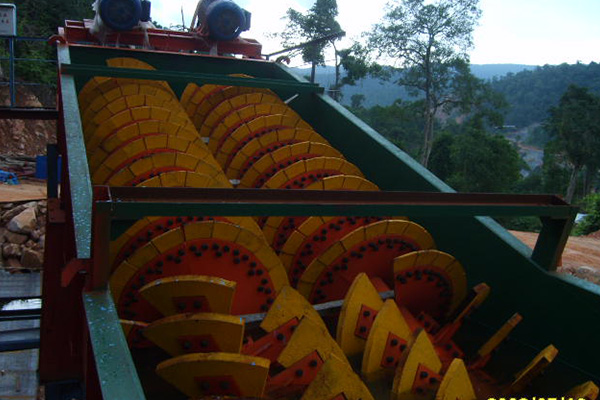

螺旋分级机结构及工作原理

结构

螺旋分级机的主要组成部分是传动装置、螺旋装置、水下轴承总成、水槽等。

工作原理

1. 清洗：砂石从给料箱进入沉淀池，在转动着的螺旋叶片作用下，使砂石翻滚并相互研磨，除去覆盖砂石表面上的杂质，同时破坏包复砂粒的水汽层，以利于脱水。由多孔板进行的清洗水形成上升水流，将比重小的异物带到水面溢出堰外，完成清洗作用。
2. 脱水：比重较大的颗粒沉入槽底，在槽底弯板一边，由螺旋叶片将砂石向上推进。由于水槽长度超出下部水平线有一个合适和长度，在向上推进过程中，除去砂石多余水份，脱出的水从槽底另一侧排水沟流入沉淀池，砂石则从水槽上端槽底排料口排出。
3. 分级：物料的分级是通过将不符合标准要求细颗粒溢出堰外来实现，其控制办法是：调整溢流高度及调整螺旋转速。

螺旋分级机技术参数

螺旋分级机技术性能 Specifications of the screw classifier
类型 Type	型号      Model	规格 Specifications	螺旋 直径mm Screw diameter	螺旋转数 r/min Rotating speed of the screw	水槽Cell			生产能力Capacity(t/24h)		传动电动机 Driving motor		提升电动机 Lifting motor		重量T Weight
					长mm Length	宽mm Width	倾角  (°) Dip	溢流量 Over flowing quantity	返砂量Returning quantity	型号 Model	功率 kw Power	型号Model	功率kw Power
高堰式 单螺旋 Hightweir single screw	FLG－5	Φ500	500	8.5～15.5	4500	555	14°～18°30	32	143～261	Y90L－6	1.1	手动
	FLG750	Φ750	750	7	5500	830	14°～18°30	65	256～564	Y132S－6	3	手动		2.9
	FLG1000	Φ1000	1000	6.7	6500	1100	14°～18°30	85	473～1026	Y132M2－6	5.5	手动		3.955
	FLG1200	Φ1200	1200	5～7	6500	1372	14°～18°30	150	1145～1600	Y132M2－6	5.5	Y90L－4	1.5	7.237
	FLG1500	Φ1500	1500	2.5～6	8265	1664	14°～18°30	235	1140～2730	Y160M－6	7.5	Y100L1－4	2.2	10.85
	FLG－20	Φ2000	2000	3.6～5.6	8400	2200	14°～18°30	400	3240～5940	Y160L－6/4	11/15	Y100L1－4	2.2	20.45
	FLG－24	Φ2400	2400	3.64	9130	2590	14°～18°30	580	6800	Y160L－4	15	Y100L1－4	2.2	21.88
	FG30	Φ3000	3000	3.17	12500	3200	14°～18°30	2400	15625	Y180L－4	22	Y112M－4	4	36.438
高堰式双螺旋  Hightweir double screw	2FLG－12	Φ1200	1200	6	6500	2600	14°～18°30	310	2340～3200	Y132M2－6	5.5×2	Y90L－4	1.5×2	15.84
	2FG1500	Φ1500	1500	2.5～6	8265	3200	14°～18°30	470	3640～4560	Y160M－6	2×7.5	Y100L1－4	2×2.2	19.52
	2FLG－20	Φ2000	2000	3.6～5.5	8400	4280	14°～ 18°30	800	7500～10800	Y160L－6/4	11×2	Y100L1－4	2.2×2	31.8
											15×2
	2FLG－24	Φ2400	2400	3.67	9130	5168	14°～18°30	1160	13600	Y160L－4  Y180M-4	15/18.5	Y100L1－4	2.2×2	41.5
	2FG30	Φ3000	3000	3.17	12500	6300	14°～18°30	1785	23300	Y180L－4	2×22	Y112M－4	2×4	77.5
沉没式单螺旋  Immerged single screw	FLCT1000	Φ1000	1000	1.6～7.4	6500	1100	14°～18°30	75	473～1026	Y132M2－6	5.5	手动		6
	FLC1200	Φ1200	1200	5～7	8400	1372	14°～18°30	265	1150～1640	Y160M－6	7.5	Y100L1－4	2.2	10.415
	FLC－15	Φ1500	1500	2.5～6	10500	1664	14°～18°30	185	1140～2740	Y160M－6	7.5	Y100L1－4	2.2	15.34
	FLC－20	Φ2000	2000	3.6～5.5	12900	2200	14°～18°30	320	3890～5940	Y160L－6/4	11/15	Y100L1－4	2.2	29.06
	FC24	Φ2400	2400	3.64	14130	2590	14°～18°30	455	6800	Y160L－4	15	Y100L1－4	2.2	32.8
	FLC－30	Φ3000	3000	3.17	14300	3200	14°～18°30	705	11650	Y200L－4	30	Y112M－4	4	43.5
沉没式双螺旋  Immerged double screw	2FLC－12	Φ1200	1200	6	8400	2600	14°～18°30	240	1770～2800	Y160M－6	7.5×2	Y90L－4	1.5×2	19.61
	2FLC－15	Φ1500	1500	2.5～6	10500	3200	14°～18°30	370	2280～5480	Y160M－6	7.5×2	Y100L2－4	2.2×2	27.45
	2FLC－20	Φ2000	2000	3.6～5.4	12900	4280	14°～ 18°30	640	7780～11880	Y160L－6/4	11×2	Y100L1－4	2.2×2	40.86
											15×2
	2FLC－24	Φ2400	2400	3.67	11130	5100	14°～18°30	910	13700	Y225S－4	37	Y112M－4	4×2	65.28
	2FLC－30	Φ3000	3000	3.17	14300	6300	14°～18°30	1410	23300	Y180L－4	2×22	Y112M－4	4×2	84.47

螺旋分级机技术性能 Specifications of the screw classifier
类型 Type	型号      Model	规格 Specifications	螺旋 直径mm Screw diameter	螺旋转数 r/min Rotating speed of the screw	水槽Cell			生产能力Capacity(t/24h)		传动电动机 Driving motor		提升电动机 Lifting motor		重量T Weight
					长mm Length	宽mm Width	倾角  (°) Dip	溢流量 Over flowing quantity	返砂量Returning quantity	型号 Model	功率 kw Power	型号Model	功率kw Power
高堰式 单螺旋 Hightweir single screw	FLG－5	Φ500	500	8.5～15.5	4500	555	14°～18°30	32	143～261	Y90L－6	1.1	手动
	FLG750	Φ750	750	7	5500	830	14°～18°30	65	256～564	Y132S－6	3	手动	2.9
	FLG1000	Φ1000	1000	6.7	6500	1100	14°～18°30	85	473～1026	Y132M2－6	5.5	手动	3.955
	FLG1200	Φ1200	1200	5～7	6500	1372	14°～18°30	150	1145～1600	Y132M2－6	5.5	Y90L－4	1.5	7.237
	FLG1500	Φ1500	1500	2.5～6	8265	1664	14°～18°30	235	1140～2730	Y160M－6	7.5	Y100L1－4	2.2	10.85
	FLG－20	Φ2000	2000	3.6～5.6	8400	2200	14°～18°30	400	3240～5940	Y160L－6/4	11/15	Y100L1－4	2.2	20.45
	FLG－24	Φ2400	2400	3.64	9130	2590	14°～18°30	580	6800	Y160L－4	15	Y100L1－4	2.2	21.88
	FG30	Φ3000	3000	3.17	12500	3200	14°～18°30	2400	15625	Y180L－4	22	Y112M－4	4	36.438
高堰式双螺旋  Hightweir double screw	2FLG－12	Φ1200	1200	6	6500	2600	14°～18°30	310	2340～3200	Y132M2－6	5.5×2	Y90L－4	1.5×2	15.84
	2FG1500	Φ1500	1500	2.5～6	8265	3200	14°～18°30	470	3640～4560	Y160M－6	2×7.5	Y100L1－4	2×2.2	19.52
	2FLG－20	Φ2000	2000	3.6～5.5	8400	4280	14°～ 18°30	800	7500～10800	Y160L－6/4	11×2	Y100L1－4	2.2×2	31.8
											15×2
	2FLG－24	Φ2400	2400	3.67	9130	5168	14°～18°30	1160	13600	Y160L－4  Y180M-4	15/18.5	Y100L1－4	2.2×2	41.5
	2FG30	Φ3000	3000	3.17	12500	6300	14°～18°30	1785	23300	Y180L－4	2×22	Y112M－4	2×4	77.5
沉没式单螺旋  Immerged single screw	FLCT1000	Φ1000	1000	1.6～7.4	6500	1100	14°～18°30	75	473～1026	Y132M2－6	5.5	手动	6
	FLC1200	Φ1200	1200	5～7	8400	1372	14°～18°30	265	1150～1640	Y160M－6	7.5	Y100L1－4	2.2	10.415
	FLC－15	Φ1500	1500	2.5～6	10500	1664	14°～18°30	185	1140～2740	Y160M－6	7.5	Y100L1－4	2.2	15.34
	FLC－20	Φ2000	2000	3.6～5.5	12900	2200	14°～18°30	320	3890～5940	Y160L－6/4	11/15	Y100L1－4	2.2	29.06
	FC24	Φ2400	2400	3.64	14130	2590	14°～18°30	455	6800	Y160L－4	15	Y100L1－4	2.2	32.8
	FLC－30	Φ3000	3000	3.17	14300	3200	14°～18°30	705	11650	Y200L－4	30	Y112M－4	4	43.5
沉没式双螺旋  Immerged double screw	2FLC－12	Φ1200	1200	6	8400	2600	14°～18°30	240	1770～2800	Y160M－6	7.5×2	Y90L－4	1.5×2	19.61
	2FLC－15	Φ1500	1500	2.5～6	10500	3200	14°～18°30	370	2280～5480	Y160M－6	7.5×2	Y100L2－4	2.2×2	27.45
	2FLC－20	Φ2000	2000	3.6～5.4	12900	4280	14°～ 18°30	640	7780～11880	Y160L－6/4	11×2	Y100L1－4	2.2×2	40.86
											15×2
	2FLC－24	Φ2400	2400	3.67	11130	5100	14°～18°30	910	13700	Y225S－4	37	Y112M－4	4×2	65.28
	2FLC－30	Φ3000	3000	3.17	14300	6300	14°～18°30	1410	23300	Y180L－4	2×22	Y112M－4	4×2	84.47

　　五、产品选用及说明
　　1．螺旋轴转速有两种转速4r/min，6r/min；订货时未注明螺旋轴转速为4r/min。
　　2．安装基础用紧固件，预埋件均由用户自备；
　　3．基础结构形式（用户可根据自已的要求可用钢结构或混凝土形式）、基础高度用户自定。
